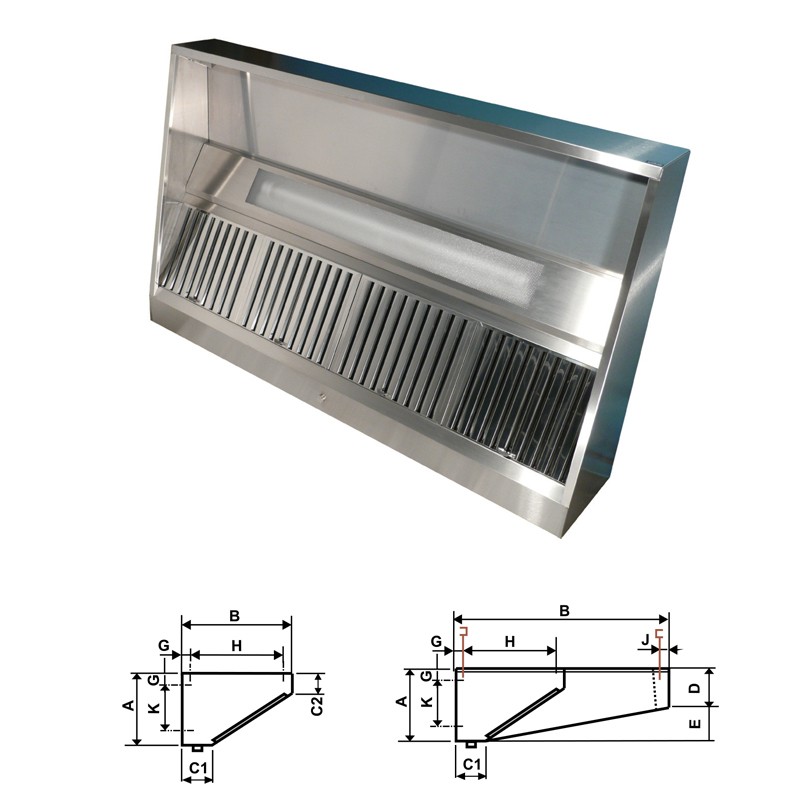

Furnotel - Hotte statique - Hauteur 500 mm - Avancée 938 mm - Longueur 2500 mm - HP5925 Agrandir l'image

Furnotel - Hotte statique - Hauteur 500 mm - Avancée 938 mm - Longueur 2500 mm - HP5925

HP5925

Neuf

  • Hotte équipée d’origine avec des filtres à choc inox
  • Hotte avec option luminaire encastré et équipée tous filtres

Plus de détails

Demande de devis

Faites-nous part de votre besoin/projet, notre équipe d`experts produits se chargera de vous proposer les meilleures solutions.

Description

Description de la Hotte statique - Hauteur 500 mm - Avancée 938 mm - Longueur 2500 mm - HP5925 - Furnotel

  • Hotte statique SANS système de ventilation intégré à associer à un ventilateur, un caisson de ventilation ou une tourelle, et au boîtier de commandes correspondant
  • Disponible en hauteur 400 mm pour les faibles hauteur sous dalle et en hauteur 500 mm pour un grand volume de cantonnement
  • Enveloppe réalisée principalement en inox brossé grain 220 AISI304 18/10
  • Gouttière soudée pour une parfaite étanchéité et munie d’une purge bouchonnée inox assurant l’évacuation des graisses et des condensats
  • Luminaires étanches à monter en applique
  • Façade filtres en acier inoxydable brossé
  • Livrées en standard avec filtres tout Inox à effet choc (500 x 400 x 25 mm) et plaques d’obturation en acier inox
  • Tôles arrière et supérieure du capteur monobloc en acier galvanisé
  • Visière et joues latérales en acier inoxydable brossé une face
  • Ossature tubulaire en acier galvanisé, munie de trous permettant de recevoir directement les tiges filetées M8 aux emplacements nécessaires à la suspension et la répartition optimale des masses (sauf capteurs sans avancée)

Pertes de charges

DOTATION EN FILTRES

Longueur :

500 MM : 2 1/2 filtres à choc

1000 MM : 1 filtre à choc + 2 1/2 filtres

1500 MM : 3 filtres à choc

2000 MM : 3 filtres à choc + 1 plaque

2500 MM : 4 filtres à choc + 1 plaque

3000 MM : 4 filtres à choc + 2 plaques

3500 MM : 5 filtres à choc + 2 plaques

4000 MM : 5 filtres à choc + 3 plaques

4500 MM : 6 filtres à choc + 3 plaques

5000 MM : 6 filtres à choc + 4 plaques

HAUTEUR 400 MM :

Côtes (mm)                    A         B       C1      C2        D       E       G        H       J         K

SANS* AVANCÉ            400     550     130     170     -        -      50     400     -     250

AVANCÉE 938 MM        400     938     130     170    220   180    50     400    50     250

AVANCÉE 1188 MM      400    1188    130    170    220   180    50     400    50     250

*Hottes sans avancée (capteur seul) : uniquement dans le cadre du remplacement du capteur sur une hotte existante

Option luminaire en applique

COMPOSITION

LONGUEUR                                   BLOC                         CAPACITÉ LUMINAIRE

Hottes 500 mm                          1 bloc                                         -

Hottes 1000 mm                        1 bloc                                 1 x 1SBL634

Hottes 1500 mm                        1 bloc                                 1 x 1SBL1244

Hottes 2000 mm                        1 bloc                                 1 x 1SBL1244

Hottes 2500 mm                        1 bloc                                 1 x 1SBL1244

Hottes 3000 mm                        1 bloc                                 1 x 1SBL1244

Hottes 3500 mm                        2 blocs                               2 x 1SBL1244

Hottes 4000 mm                        2 blocs                               2 x 1SBL1244

Hottes 4500 mm                        2 blocs                               2 x 1SBL1244

Hottes 5000 mm                        2 blocs                               2 x 1SBL1244

Luminaires encastrés : nous consulter

Accessoires

Téléchargement

Veuillez vous connecter pour avoir accès au reste de la documentation technique (vue éclatée, schéma électrique, fichier DWG, notice utilisateur...)

FT - HP5925 - 09_2021

Fiche technique - HP5925 - 09_2021

Téléchargement (1.75M)
