Furnotel - Hotte dynamique avec refoulement vertical - Avancée 1188 mm - Longueur 2500 mm - Hauteur 500 mm - DP1225V Agrandir l'image

Furnotel - Hotte dynamique avec refoulement vertical - Avancée 1188 mm - Longueur 2500 mm - Hauteur 500 mm - DP1225V

DP1225V

Neuf

  • Fournie d’origine avec un ventilateur monté et un variateur électronique
  • Hotte équipée d’origine avec des filtres à choc inox
  • Profondeur 1325 mm ou 1575 mm sur demande

Plus de détails

Demande de devis

Faites-nous part de votre besoin/projet, notre équipe d`experts produits se chargera de vous proposer les meilleures solutions.

Description

Description de la Hotte dynamique avec refoulement vertical - Avancée 1188 mm - Longueur 2500 mm - Hauteur 500 mm - DP1225V - Furnotel

•    Hotte dynamique avec groupes moto-ventilateurs intégrés dans le capteur
•    Disponible en hauteur 400 mm pour les faibles hauteur sous dalle et en hauteur 500 mm pour un grand volume de cantonnement


•    Enveloppe réalisée principalement en inox brossé grain 220 AISI304 18/10
•    Gouttière soudée pour une parfaite étanchéité et munie d’une purge bouchonnée inox assurant l’évacuation des graisses et des condensats
•    Luminaires étanches à monter en applique
•    Livrées en standard avec filtres tout Inox à effet choc (500 x 400 x 25 mm) et plaques d’obturation en acier inox
•    Tôles arrière et supérieure du capteur en acier galvanisé
•    Visière et joues latérales en acier inoxydable brossé une face
•    Ossature tubulaire en acier galvanisé, munie de trous permettant de recevoir directement les tiges filetées M8 aux emplacements nécessaires à la suspension et la répartition optimale des masses (sauf capteurs sans avancée)
•    Moto-ventilateurs en acier galvanisé, mono 230V, 50 Hz fixés par un système montage démontage rapide
•    Vitesse variable par variation de tension
•    Refoulement vertical ou horizontal centré (décentré possible en option)

    Hotte dynamique livrée d’origine avec un variateur électronique
•    Température d’utilisation maximum 40°C
•    Monophasé 230V, 50 Hz à variation de tension
•    Variation de vitesse de 30 à 100%
•    Boîtier PVC étanche IP54
•    Possibilité de raccorder une électrovanne gaz
•    Démarrage automatique en grande vitesse
•    Protection en tête de ligne obligatoire

Ventilateur monté (V794 pour la référence DP910V et V994 pour les autres références)

Pertes de charges

DOTATION EN FILTRES

Longueur :

1000 MM : 1 filtre à choc + 2 1/2 filtres

1500 MM : 3 filtres à choc 2000 MM

2000 MM : 4 filtres à choc

2500 MM : 4 filtres à choc + 1 plaque

3000 MM : 4 filtres à choc + 2 plaques

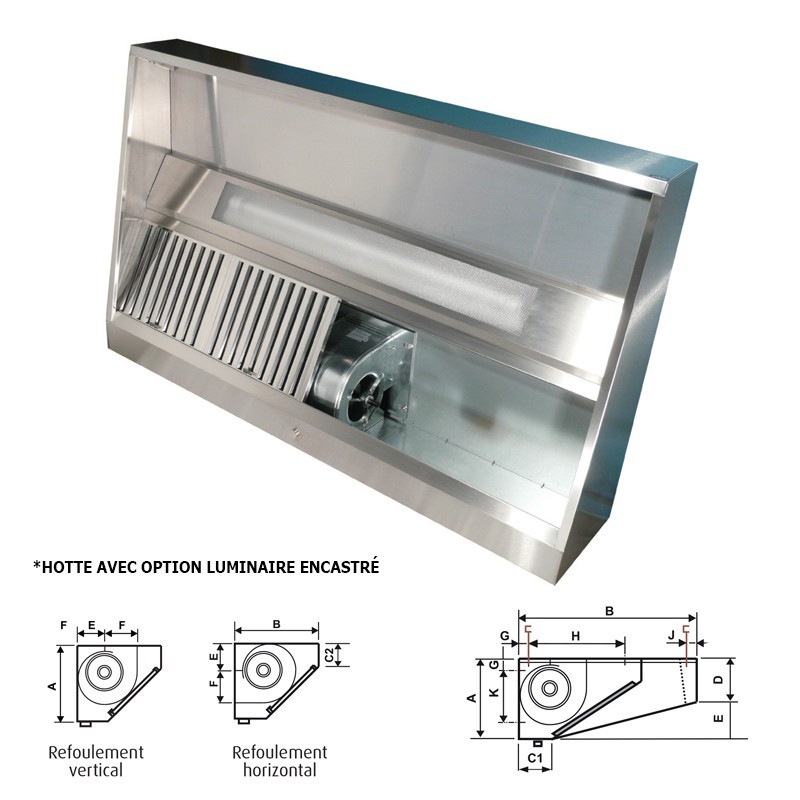

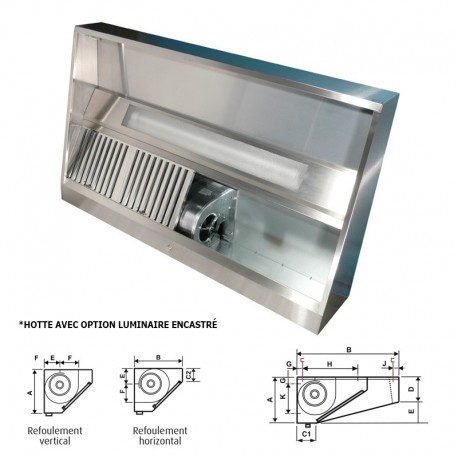

Ventilateur (réf. V974 et réf. V994) :

A : 500 mm

B : 550 mm

D : 298 mm

E : 190 mm

F : 262 mm

HAUTEUR 500 MM :

Côtes (mm)                    A         B       C1      C2        D       E       G        H       J         K

AVANCÉE 938 MM        500      938    180    170    400   100    50     400    50     350

AVANCÉE 1188 MM      500    1188    180    170    400   100    50     400    50     350

Accessoires :

Protection en tête de ligne

Variateur électronique à potentiomètre

Variateur 7A pour ventilateurs V794, V994, V974 - Référence : VARIATP

Option luminaire en applique

Option luminaire en applique

Luminaires

Luminaire longueur 655 mm - puissance 18 W - Référence : BL634

Luminaire longueur 1256 mm - puissance 36 W - Référence : BL1244

Luminaire - Capacité

LONGUEUR DE LA HOTTE       CAPACITÉ

Hottes 1000 mm                     1 x BL634

Hottes 1500 mm                     1 x BL1244

Hottes 2000 mm                     1 x BL1244

Hottes 2500 mm                     1 x BL1244

Hottes 3000 mm                     1 x BL1244

Luminaires encastrés : nous consulter

Rappel important : les hottes dynamiques ne sont pas autorisées dans les grandes cuisines ouvertes et îlots

Accessoires

Téléchargement

Veuillez vous connecter pour avoir accès au reste de la documentation technique (vue éclatée, schéma électrique, fichier DWG, notice utilisateur...)

FT - DP1225V - 09_2021

Fiche technique - DP1225V - 09_2021

Téléchargement (1.78M)
